碳化硅纳米陶瓷涂层DZ8245

产品简介：

DZ8245是双组份、低气味的耐磨耐腐蚀陶瓷涂层，内含高性能超细陶瓷颗粒，两组份混合后粘度适中，可刷涂形成光滑防护涂层。其主要成分为环氧树脂、胺类固化剂、助剂、碳化硅及二氧化硅，适用于磁选机、矿山设备、大型油罐泵壳、釜罐设备、风机、烟道的预保护与修复，也可用于耐磨陶瓷片刷涂。产品强度高、固化速度快，与各类金属基材结合强度高，且耐磨耐腐蚀性能优异。

产品特点以及优势：

1、DZ8245是一种双组份，低气味，内含高性能超细陶瓷颗粒的耐磨耐腐蚀陶瓷涂层。两组份混合后粘度适中，可刷涂形成一层光滑的耐腐蚀、耐磨损涂层。

2、适应各类设备的预保护和修复，如磁选机，矿山设备，大型油罐泵壳、釜罐设备、风机、烟道以及耐磨陶瓷片的刷涂等。

3、主要成分：环氧树脂，胺类固化剂，助剂，碳化硅，二氧化硅。

4、双组份，强度高，固化速度快，与各类金属基材有很高的结合强度。

5、耐磨耐腐蚀性能优异。

产品参数性能：测试数据采用企业标准Q/DZ2019/1获得

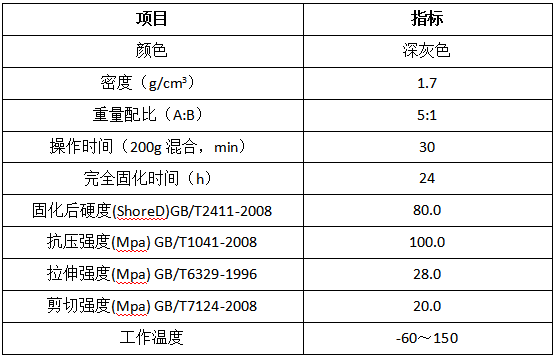

基本性能指标：

注：本参数为实验室条件下（温度23±2℃，相对湿度50±5%）取得，由于实际工况比较复杂，建议用户根据实际工况做预测试。

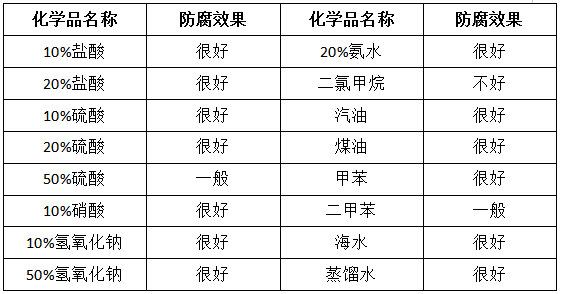

耐腐蚀性指标：

注：测试方法为25℃固化后7天的样块浸泡在化学品30天的结果。

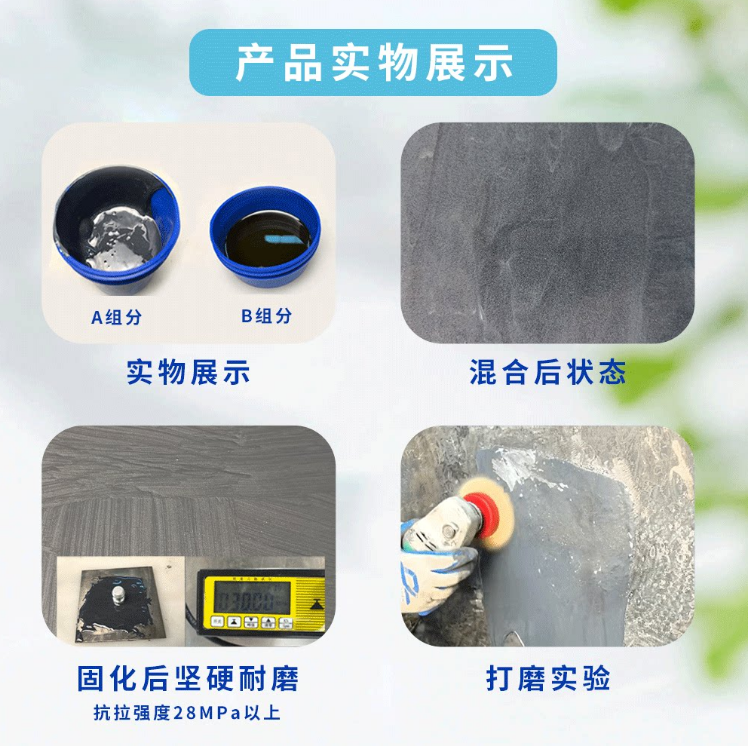

产品使用说明：

1、基面处理：清除待修表面油污、锈迹及杂质，用角磨机或砂纸打磨至粗糙（建议Sa2.5级），再用无水乙醇擦拭干净并晾干，确保无水分残留。

2、材料混合：按产品说明比例（如A:B=5:1）称取双组分胶料，用电动搅拌器低速混合3-5分钟至颜色均匀无结块，避免混入气泡。

3、涂覆施工：用毛刷或刮刀均匀涂刷于基面，第一遍表干（约20-30分钟）后涂覆第二遍，总厚度控制在1-3mm（视工况调整），边角、磨损严重处可补涂。

4、固化养护：常温下静置24小时完全固化；若需加速，可60-80℃加热2小时。固化后即可投入使用，耐磨性能显著提升。

注意事项：

1、温度低于15℃时，应采取适当加温措施，否则应延长固化时间。

2、当环境温度较高或混胶量较大时操作时间将会缩短。

包装存运：

1、包装规格：10Kg/套。

2、本品在的阴凉干燥环境中密闭贮存，保质期2年；按非危险品运输。

3、本品属非危险品，但勿入口和眼，避免长期与身体直接接触。

声明：

本文中技术数据均为典型值，不作为产品验收标准，仅供参考，测试数据采用企业标准Q/DZ2019/1获得。以上数据是在实验室特定条件下测定，本公司保证是可靠的；但由于使用的环境及工况等不同，实际应用以实测性能数据为准。贮存条件、运输等因素都会对胶的稳定性及物理、机械性能产生影响。对于采用我司无法控制的方法得到的结果，我们恕不负责。建议用户在使用前，根据数据进行试验，确认适用性。

技术咨询电话：027-88216656。
