磨机高温环氧粘结胶DZ8380

产品简介：

DZ8380专用胶具有优异的高温稳定性和耐久性，环氧改性，黑灰色，高粘结强度，可长期承受240℃高温，短期耐受280℃热冲击。具备良好的抗垂流性能和施工适应性，粘接强度高，使用寿命长达8年以上，特别适用于球磨机、立磨、煤粉管道、高温烟道、高温材料等设备的修复。

产品特点以及优势：

1. 高温稳定性与材料耐久性

●耐温性能：

●长期工作温度：可持续承受240℃高温（ISO 11357热重分析），短期耐受280℃瞬时高温（如设备启停热冲击）。

●热膨胀匹配性：线性热膨胀系数（CTE）与金属基材（如锰钢）匹配（CTE 12×10⁻⁶/℃），减少热应力开裂风险。

●抗老化性能：

●通过ASTM G154紫外老化+湿热循环（85℃/85%RH）测试，使用寿命≥8年（ISO 2578加速老化法），抗粉化率＞95%。

●固化后玻璃化转变温度（Tg）≥175℃，高温下分子链稳定性强，避免脆化失效。

2. 抗垂流与动态施工适配性

●触变控制：

●触变指数≥4.5（ASTM D2196），高粘度状态下无垂流，垂直面施工（如磨机顶棚）无需辅助定位。

●可喷涂或刮涂，适应复杂曲面（如筒体法兰连接处），胶层自支撑性优异。

●界面粘接强度：

●对金属基材剪切强度≥20MPa（ASTM D1002），抗冲击韧性≥60J/m²（ISO 6603），防止磨机振动导致脱落。

●固化后表面张力≤38mN/m，与陶瓷衬板、石墨涂层兼容，支持多层复合修复。

3. 宽域工况长效防护

●持续耐温保障：

●在240℃环境下可连续运行≥60,000小时（约6.8年），抗氧化率＞98%（ASTM D570氧化增重测试）。

●耐受磨机内部高粉尘、高湿度环境（pH 3-11耐腐蚀性），抗冲刷性能通过ASTM G73砂粒冲击测试。

●动态负载适配：

●抗疲劳寿命＞5×10⁵次循环（ASTM D4169振动测试），适应磨机筒体旋转及物料冲击载荷。

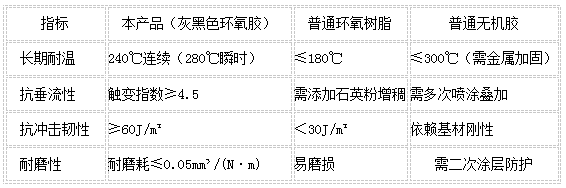

对比传统修补方案优势：

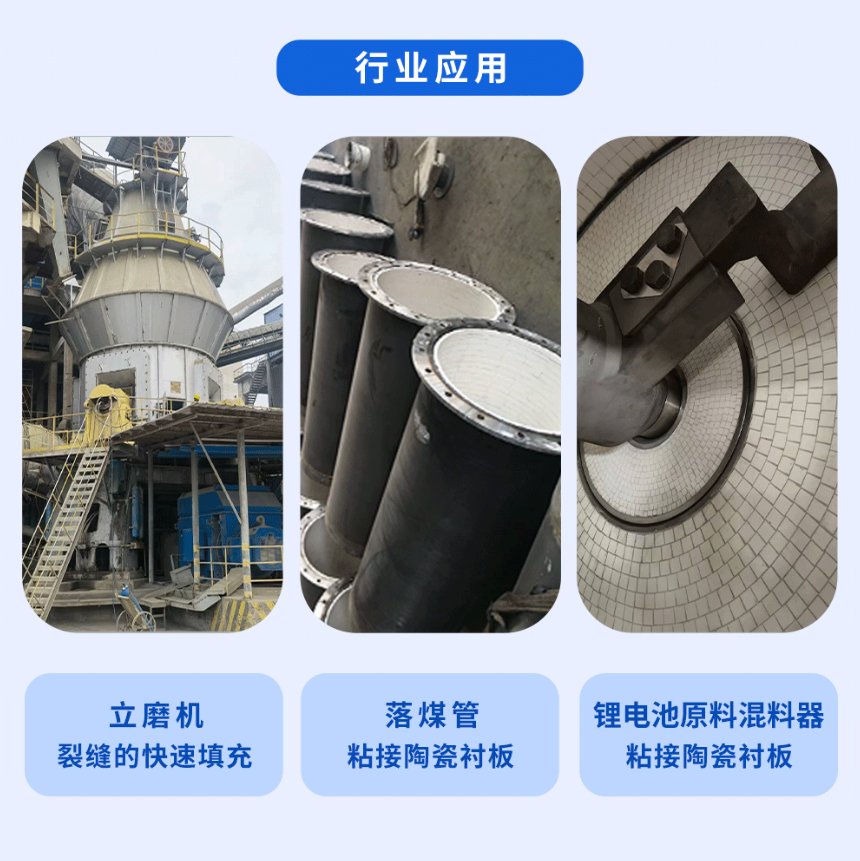

典型应用场景：

●磨机筒体修复：筒体内壁剥落、裂缝的快速填充与加固。

●端盖密封：法兰连接面渗漏治理，抗物料冲刷。

●研磨介质防粘：粘接陶瓷衬板或石墨涂层，减少研磨体磨损。

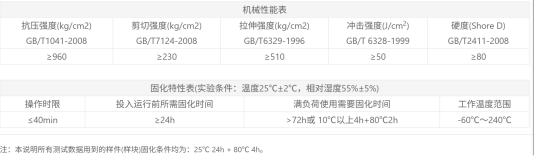

产品参数性能：测试数据采用企业标准Q/DZ2019/1获得

产品使用说明：

1.表面处理：

●基材需喷砂至Sa2.5级（ISO 8501），清洁后涂覆偶联剂（硅烷类），提升界面结合力。

2.胶体施工：

●混合比例A:B=4:1（误差±1%），采用双组分胶枪或刮刀施工，胶层厚度建议0.2-0.4mm。

3.固化工艺：

●常温固化24小时（湿度≤60%），关键部件需阶梯固化（60℃×2h+120℃×1h），实现交联密度最大化。

注意事项：

1、本资料标注的参数数据由我公司实验室或第三方机构检测取得，由于工业环境复杂多样，资料中的参数数据仅供用户借鉴、参考，不作为购买、理赔依据。建议用户联系我们索取样品，并模拟实际工况进行用前测试。

2、本资料中的使用方法仅为指导性通用方案，正式施工前请根据现场实际情况确定更加合理的施工方案。

3、参考固化时间为25℃时取得，环境温度低于25℃时产品固化时间会随之延长，如需加快固化速度可采取适当的加温措施；

4、施工环境温度高于25℃或一次性混合量过大时都会加快产品的固化速度，此时应适当缩短操作时间并减少混合量。

产品包装、储运说明：

塑料桶包装，每套5公斤，20公斤/箱

本产品为一般化学品，按非限制性货物条件运输；放置于阴凉、通风、干燥处密闭储存，保质期24个月；运输、储存过程中应远离儿童和危险品，避免倒置、磕碰。

声明：

本文中技术数据均为典型值，不作为产品验收标准，仅供参考，测试数据采用企业标准Q/DZ2019/1获得。以上数据是在实验室特定条件下测定，本公司保证是可靠的；但由于使用的环境及工况等不同，实际应用以实测性能数据为准。贮存条件、运输等因素都会对胶的稳定性及物理、机械性能产生影响。对于采用我司无法控制的方法得到的结果，我们恕不负责。建议用户在使用前，根据数据进行试验，确认适用性。

技术咨询电话：027-88216656。
